　　滾筒篩主要有電機、減速機、滾筒裝置、篩網、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒外圓的篩網排出，不合格的物料（篩上產品）經滾筒末端排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

     工作原理和結構特點：　　HSY系列圓振篩是利用普通電機外聯接激振器，使篩體沿激振力方向作周期性往復振動，物料在篩面上連續 作圓運動，從而達到篩分目的。　　HSY系列圓振篩由激振器、篩體、篩網、減振裝置和底架組成，篩機側板采用**鋼板制造而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。　　安裝與調試：　　安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板平面度誤差≤3mm。　　安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于激振器軸線3-5mm，對稱點支撐彈簧應水平等高（誤差≤3mm）。　　篩機各部位應牢固連接，所有螺栓開機前應緊固一次。　　調整激振器的偏心塊夾角，可以調整激振力，從而調整篩機振幅。　　與其他障礙物間的距離不小于100mm。　　使用與維護：　　篩子禁止帶料啟動或停車，操作工應熟悉設備，若發現異常情況必須停機檢查，排除故障。　　經常檢查螺栓緊固情況，以免造成設備損壞。　　激振器應每月加油一次，半年檢修一次更換油脂、清洗軸承。　　彈簧易積粉塵雜質，影響彈簧正常工作，應經常吹塵清理。

　　用途：　　HSZD系列大型直線振動篩主要用于冶金行業溫度在150℃以下冷礦的分級作業。　　該系列振動篩根據工作場地的狀況，電機可安裝在左側和右側；根據電機和激振器的安裝位置不同，冷礦振動篩可分為上振或側振式。處理量大，篩分性能好。　　工作原理和結構特點：　　HSZD系列大型振動篩均為座式安裝。采用雙軸激振器，電機不參振，由兩臺電機帶動反向自同步旋轉，使篩體沿直線方向作周期性往復運動，從而達到篩分目的。　　橫梁及篩箱側板采用鍋爐板制造且采用環槽鉚釘鉚接，結構堅固耐用。　　該系列振動篩的篩板采用耐磨合金或不銹鋼篩板，具有不變形，壽命長，篩分效率高的特點，篩板安裝方　　便、拆卸簡單的優點。　　安裝與調試：　　安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板的平面誤差≤3mm。　　安裝前，根據篩子從下到上的順序進行安裝，每一個環節都調整到初步合格的狀態之后，再進行下一環節的安裝。篩子安裝完畢,調整好相對位置,一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于的激振軸線3-5mm，再把電機支架、彈簧底座與預埋鋼板點焊焊牢。　　要求兩臺電機轉向必須相反，激振器偏心塊處于同一相位。　　振動篩空載運行5-8小時，要求篩體運行平穩，無橫擺與異常響聲。運行試驗結束后應檢查篩板、激振器的緊固狀況。　　使用與維護：　　篩機應避免帶料啟動，使用前清理篩機周圍及機上雜物。　　在篩子工作過程中，如發現運轉不平穩，有異常聲音或其他不正常狀況時，應立即停車檢查。　　經常檢查螺栓連接情況，若有松動立即擰緊。　　激振器使用和維護應參照產品說明書。按時更換油脂清洗軸承。　　彈簧易積聚粉塵雜質，影響彈簧正常工作，應經常清洗。

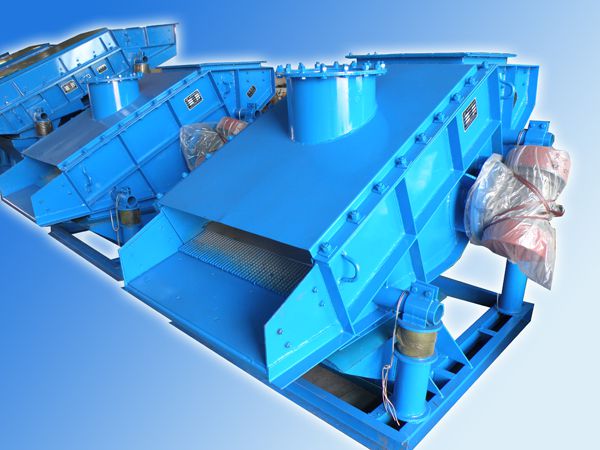

　　懸臂振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大物料及中、小顆粒狀物料的分級作業振動篩和振動電機，是新鄉大華耐磨振動有限公司的主要新產品之一。　　懸臂振動篩主要特點：　　1、懸臂振動篩面傾斜安裝，角度在20o-35o之間，與其它同類型產品相比大華懸臂振動篩具在下列特點：　　1.價格低，備件量極少。　　2.結構簡單，造型美觀。　　3.能耖少，可節約大量能源。　　4.傾角大，體積小，篩分能力大。　　5.重量輕，便于安裝及工藝布置。　　6.篩網的篩分效率比一般的篩網高出30％?40％，具有自清理功能。　　2、懸臂振動篩工作原理：　　篩箱依靠兩臺相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩后，迅速前進、松散、透篩、完成篩分作業。　　本機由篩箱、振動電機（激振器）、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。　　本系列篩機采用高性能、高壽命YZO系列振動電機或激振器作激振源，調節振動源激振力的大小，可以改變篩機的振幅。調整方法參看YZO系列振動電機說明書。　　減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉庫及底盤架等組成。本系列振動篩激振源安裝方式可分為上振式和下振式，減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。　　3、懸臂振動篩安裝與調試：　　把底架的槽鋼固定在基礎上，使同惻前后支承座高差一致，同一端（入料端或排料端）兩惻的支承座板在同一水平面內，誤差均在20mm以內。　　橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不的大于2mm.　　用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。　　篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的小間隙為30-50mm.　　篩機出廠時，雙振幅為5-7mm，用戶可調整振動電機或激振器的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。　　注：我公司提供的此產品已通過國家CCC和ISO9001認證！　　4、懸臂振動篩維護與操作：　　再啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯結螺栓是否緊固，尤其是激振源，支承座，篩板的固定螺栓要重新緊固一遍。　　檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。　　篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異常現象及聲響，空運轉時篩機應平穩正常。　　連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。　　連續空運轉4小時后，將各部位聯結螺栓重新緊固一次，以后在反復進行2-3次。　　帶料運轉時，給料要均勻，使物料均布篩面，如物料“跑偏”，應調整給料點。　　篩機停車前，應先停止給料，篩面上的物料走完后，在停車。停車后要及時清理篩面上的物料與雜物。　　振動電機或激振器使用3個月后要加油一次，每半年小修一次，每年大修一次，并按YZO系列振動電機的說明書。

大華耐磨振動 振動蓖板

　　懸臂振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大物料及中、小顆粒狀物料的分級作業振動篩和振動電機，是新鄉大華耐磨振動有限公司的主要新產品之一。　　懸臂振動篩主要特點：　　1、懸臂振動篩面傾斜安裝，角度在20o-35o之間，與其它同類型產品相比大華懸臂振動篩具在下列特點：　　1.價格低，備件量極少。　　2.結構簡單，造型美觀。　　3.能耖少，可節約大量能源。　　4.傾角大，體積小，篩分能力大。　　5.重量輕，便于安裝及工藝布置。　　6.篩網的篩分效率比一般的篩網高出30％?40％，具有自清理功能。　　2、懸臂振動篩工作原理：　　篩箱依靠兩臺相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩后，迅速前進、松散、透篩、完成篩分作業。　　本機由篩箱、振動電機（激振器）、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。　　本系列篩機采用高性能、高壽命YZO系列振動電機或激振器作激振源，調節振動源激振力的大小，可以改變篩機的振幅。調整方法參看YZO系列振動電機說明書。　　減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉庫及底盤架等組成。本系列振動篩激振源安裝方式可分為上振式和下振式，減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。　　3、懸臂振動篩安裝與調試：　　把底架的槽鋼固定在基礎上，使同惻前后支承座高差一致，同一端（入料端或排料端）兩惻的支承座板在同一水平面內，誤差均在20mm以內。　　橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不的大于2mm.　　用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。　　篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的小間隙為30-50mm.　　篩機出廠時，雙振幅為5-7mm，用戶可調整振動電機或激振器的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。　　注：我公司提供的此產品已通過國家CCC和ISO9001認證！　　4、懸臂振動篩維護與操作：　　再啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯結螺栓是否緊固，尤其是激振源，支承座，篩板的固定螺栓要重新緊固一遍。　　檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。　　篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異常現象及聲響，空運轉時篩機應平穩正常。　　連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。　　連續空運轉4小時后，將各部位聯結螺栓重新緊固一次，以后在反復進行2-3次。　　帶料運轉時，給料要均勻，使物料均布篩面，如物料“跑偏”，應調整給料點。　　篩機停車前，應先停止給料，篩面上的物料走完后，在停車。停車后要及時清理篩面上的物料與雜物。　　振動電機或激振器使用3個月后要加油一次，每半年小修一次，每年大修一次，并按YZO系列振動電機的說明書。

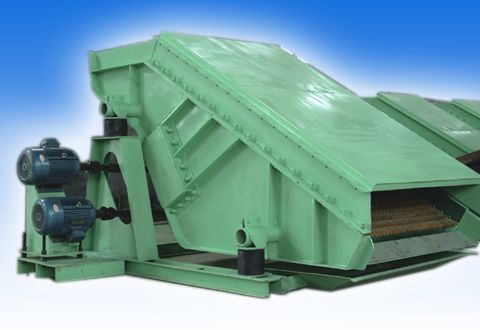

HSZ系列振動篩（激振器傳動）

　　型號說明：　　工作原理和結構特點：　　本系列煤粉篩由篩箱、密封罩、防爆振動電機、底架等組成。篩箱依靠兩臺相同的振動電機作反方向自同步旋轉，使整個參振部件做直線振動。煤粉從入料口落入篩箱后，迅速松散、透篩、木屑、纖維等雜物留在篩網上部，定期由人工清理。　　煤粉篩采用高性能的防爆振動電機激振，調整振動電機激振力的大小，可以改變篩機振動的振幅大小。　　篩機設有隔振系統，煤粉篩運行時動負荷較小。篩面采用不銹鋼絲編織篩網，使用張緊鉤 壓緊，安裝方便。　　根據用戶要求和現場環境，本公司可為用戶設計制造其他不同規格和尺寸的煤粉篩。　　規格型號及技術參數：　　外形尺寸：HSZMTO200 煤粉篩HSZM50140 煤粉篩

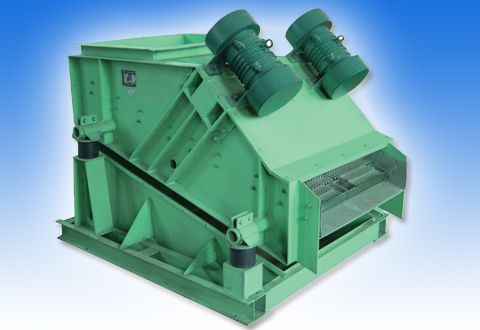

　　用途：　　HSZ系列振動篩（振動電機傳動）采用振動電機激振、橡膠彈簧減振、耐磨梳齒篩板、自同步振動， 具有壽命長、噪聲低、篩分效率高等特點，篩箱加密封罩、降低了污染，改善了工作環境,適用于燒結礦、球團礦、 焦炭及其他粉狀物料的篩分。已廣泛應用于冶金、礦山、煤炭、建材等行業。　　型號說明：　　工作原理和結構特點：　　篩箱依靠兩臺相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩箱做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。　　本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。　　本系列振動篩采用本公司生產的HDZ系列振動電機為激振源， 調節振動電機激振力的大小，可以改變篩機　　的振幅。　　減振系統由橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置　　安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
