HQLS環保強力振動篩采用的是篩箱不參振，只有篩板振動。所以篩機動態應力可以降至低，故振幅可以大大提高，動負荷卻可以降低。篩板采用從入料口到出料口多段篩板，且獨立振動，振幅、振動強度可調。這種運動方式使參振重量大大減小，為實用新型環保強力振動篩采用高振幅提供了條件，比傳統振動篩振幅提高了2-3倍，功率降低一倍以上。　　由于該實用新型環保強力振動篩高振幅而產生高振動強度，使物料能以較大的慣性力和加速度脫離篩面，有效克服了粘濕物料與篩網及物料相互之間的粘附力，順利完成透篩過程，提高了生產效率。　　HQLS實用新型環保強力振動篩一般采用多組振動單元，每組振動單元的電機啟動時間間隔為5-10秒，停機時間間隔為10-16秒（時間可調）。逆料流方向啟動、順料流方向停機，*終達到空車啟動和停止的目的。篩機上不存料，以便于觀察和維修。

　　HQLS新型環保強力振動篩采用的是篩箱不參振，只有篩板振動。所以篩機動態應力可以降至低，故振幅可以大大提高，動負荷卻可以降低。篩板采用從入料口到出料口多段篩板，且獨立振動，振幅、振動強度可調。這種運動方式使參振重量大大減小，為實用新型環保強力振動篩采用高振幅提供了條件，比傳統振動篩振幅提高了2-3倍，功率降低一倍以上。　　由于該實用新型環保強力振動篩高振幅而產生高振動強度，使物料能以較大的慣性力和加速度脫離篩面，有效克服了粘濕物料與篩網及物料相互之間的粘附力，順利完成透篩過程，提高了生產效率。　　HQLS實用新型環保強力振動篩一般采用多組振動單元，每組振動單元的電機啟動時間間隔為5-10秒，停機時間間隔為10-16秒（時間可調）。逆料流方向啟動、順料流方向停機，*終達到空車啟動和停止的目的。篩機上不存料，以便于觀察和維修。　　由于選用篩網振動而篩箱不參振的設計，所有閘門、給料機與振動篩、振動篩與受料斗、都采用靜態密封，密封性能好。

　　用途：　　HSZD系列大型直線振動篩主要用于冶金行業溫度在150℃以下冷礦的分級作業。　　該系列振動篩根據工作場地的狀況，電機可安裝在左側和右側；根據電機和激振器的安裝位置不同，冷礦振動篩可分為上振或側振式。處理量大，篩分性能好。　　工作原理和結構特點：　　HSZD系列大型振動篩均為座式安裝。采用雙軸激振器，電機不參振，由兩臺電機帶動反向自同步旋轉，使篩體沿直線方向作周期性往復運動，從而達到篩分目的。　　橫梁及篩箱側板采用鍋爐板制造且采用環槽鉚釘鉚接，結構堅固耐用。　　該系列振動篩的篩板采用耐磨合金或不銹鋼篩板，具有不變形，壽命長，篩分效率高的特點，篩板安裝方便、拆卸簡單的優點。　　安裝與調試：　　安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板的平面誤差≤3mm。　　安裝前，根據篩子從下到上的順序進行安裝，每一個環節都調整到初步合格的狀態之后，再進行下一環節的安裝。篩子安裝完畢,調整好相對位置,一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于的激振軸線3-5mm，再把電機支架、彈簧底座與預埋鋼板點焊焊牢。　　要求兩臺電機轉向必須相反，激振器偏心塊處于同一相位。　　振動篩空載運行5-8小時，要求篩體運行平穩，無橫擺與異常響聲。運行試驗結束后應檢查篩板、激振器的緊固狀況。　　使用與維護：　　篩機應避免帶料啟動，使用前清理篩機周圍及機上雜物。　　在篩子工作過程中，如發現運轉不平穩，有異常聲音或其他不正常狀況時，應立即停車檢查。　　經常檢查螺栓連接情況，若有松動立即擰緊。　　激振器使用和維護應參照產品說明書。按時更換油脂清洗軸承。　　彈簧易積聚粉塵雜質，影響彈簧正常工作，應經常清洗。

　　用途：　　HSZDH系列大型直線等厚振動篩是通過篩面角度變化得到物料等厚的效果。比常規篩子有處理量大，篩分效 率更強，適應于冶金、礦山等行業。　　型號說明：　　工作原理和結構特點：　　該系列篩的篩面由不同傾角的三段組成，采用法蘭式激振器，由兩臺電機拖帶作反向同步轉動篩面通過角度變化， 物料在篩面各段的厚度近似相等，故稱為等厚。 等厚篩分有利于物料在篩面上的向前輸送、分層和 透篩，故比普通直線篩有較大的處理量和較高的篩分效率。而當相同的處理量和相同的篩分效率時，等厚篩具　　有較小的篩分面積，能節約投資。　　該系列振動篩由篩箱、法蘭式激振器、隔振系統、傳動裝置等組成，篩板材質采用耐磨鑄鋼。激振器的偏　　心塊加有配重塊，用戶可根據物料和生產量調整激振力。　　安裝與調試：　　安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板的平面誤差≤3mm。　　根據篩子從下到上的順序進行安裝，每一個環節都調整到初步合格的狀態之后，再進行下一環節的安裝。　　篩子安裝完畢，調整好相對位置，一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于的激振軸線3-5mm，再把電機支架、彈簧底座與預埋鋼板點焊焊牢。要求兩臺電機轉向必須相反，激振器偏心塊處于同一相位。振動篩空載運行5-8小時，要求篩體運行平穩，無橫擺與異常響聲。運行試驗結束后應檢查篩板、激振器的緊固狀況。　　使用與維護：　　篩機應避免帶料啟動，使用前清理篩機周圍及機上雜物。　　在篩子工作過程中，如發現運轉不平穩，有異常聲音或其他不正常狀況時，應立即停車檢查。　　經常檢查螺栓連接情況，若有松動立即擰緊。　　激振器使用和維護應參照產品說明書。按時更換油脂清洗軸承。　　彈簧易積聚粉塵雜質，影響彈簧正常工作，應經常清洗。　　規格型號與技術參數：型號篩面規格mm×mm分級點振幅mm振頻r/min處理量t/h篩分效率%功率kw篩面傾角（°）頭部中部尾部HSZDH30903000×90005～208～10800300～800852×4515105HSZDH25752500×75005～208～10800200～500852×3015105HSZDH20602000×6000510～15850150～200852×1515105　　外形尺寸：型號主要尺寸mmABCDEFGHIJKMHSZDH3090410516541993712813749661350034001200428534003500HSZDH2575343514381868542513247803290028701000335028702900HSZDH206036641275172347758176352245027001200305027002450

橢圓等厚振動篩

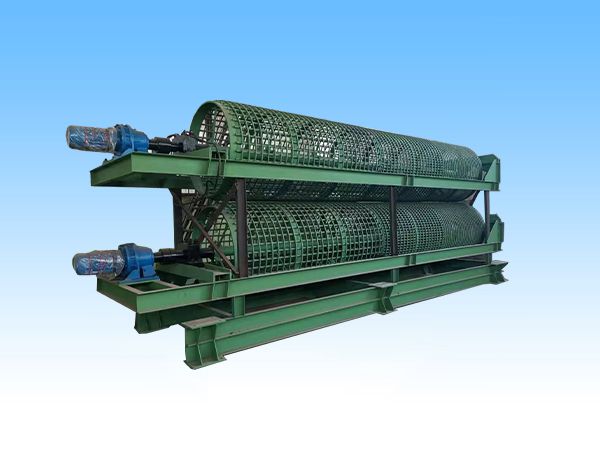

　　滾筒篩主要有電機、減速機、滾筒裝置、篩網、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒外圓的篩網排出，不合格的物料（篩上產品）經滾筒末端排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

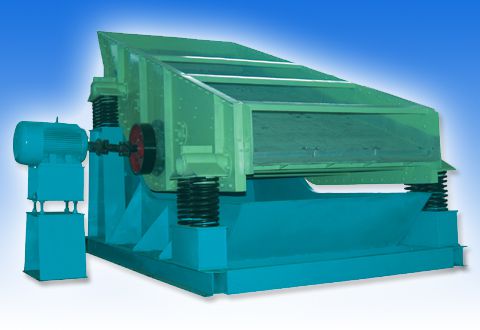

     工作原理和結構特點：　　HSY系列圓振篩是利用普通電機外聯接激振器，使篩體沿激振力方向作周期性往復振動，物料在篩面上連續 作圓運動，從而達到篩分目的。　　HSY系列圓振篩由激振器、篩體、篩網、減振裝置和底架組成，篩機側板采用**鋼板制造而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。　　安裝與調試：　　安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板平面度誤差≤3mm。　　安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于激振器軸線3-5mm，對稱點支撐彈簧應水平等高（誤差≤3mm）。　　篩機各部位應牢固連接，所有螺栓開機前應緊固一次。　　調整激振器的偏心塊夾角，可以調整激振力，從而調整篩機振幅。　　與其他障礙物間的距離不小于100mm。　　使用與維護：　　篩子禁止帶料啟動或停車，操作工應熟悉設備，若發現異常情況必須停機檢查，排除故障。　　經常檢查螺栓緊固情況，以免造成設備損壞。　　激振器應每月加油一次，半年檢修一次更換油脂、清洗軸承。　　彈簧易積粉塵雜質，影響彈簧正常工作，應經常吹塵清理。

　　用途：　　HSZD系列大型直線振動篩主要用于冶金行業溫度在150℃以下冷礦的分級作業。　　該系列振動篩根據工作場地的狀況，電機可安裝在左側和右側；根據電機和激振器的安裝位置不同，冷礦振動篩可分為上振或側振式。處理量大，篩分性能好。　　工作原理和結構特點：　　HSZD系列大型振動篩均為座式安裝。采用雙軸激振器，電機不參振，由兩臺電機帶動反向自同步旋轉，使篩體沿直線方向作周期性往復運動，從而達到篩分目的。　　橫梁及篩箱側板采用鍋爐板制造且采用環槽鉚釘鉚接，結構堅固耐用。　　該系列振動篩的篩板采用耐磨合金或不銹鋼篩板，具有不變形，壽命長，篩分效率高的特點，篩板安裝方　　便、拆卸簡單的優點。　　安裝與調試：　　安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板的平面誤差≤3mm。　　安裝前，根據篩子從下到上的順序進行安裝，每一個環節都調整到初步合格的狀態之后，再進行下一環節的安裝。篩子安裝完畢,調整好相對位置,一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于的激振軸線3-5mm，再把電機支架、彈簧底座與預埋鋼板點焊焊牢。　　要求兩臺電機轉向必須相反，激振器偏心塊處于同一相位。　　振動篩空載運行5-8小時，要求篩體運行平穩，無橫擺與異常響聲。運行試驗結束后應檢查篩板、激振器的緊固狀況。　　使用與維護：　　篩機應避免帶料啟動，使用前清理篩機周圍及機上雜物。　　在篩子工作過程中，如發現運轉不平穩，有異常聲音或其他不正常狀況時，應立即停車檢查。　　經常檢查螺栓連接情況，若有松動立即擰緊。　　激振器使用和維護應參照產品說明書。按時更換油脂清洗軸承。　　彈簧易積聚粉塵雜質，影響彈簧正常工作，應經常清洗。

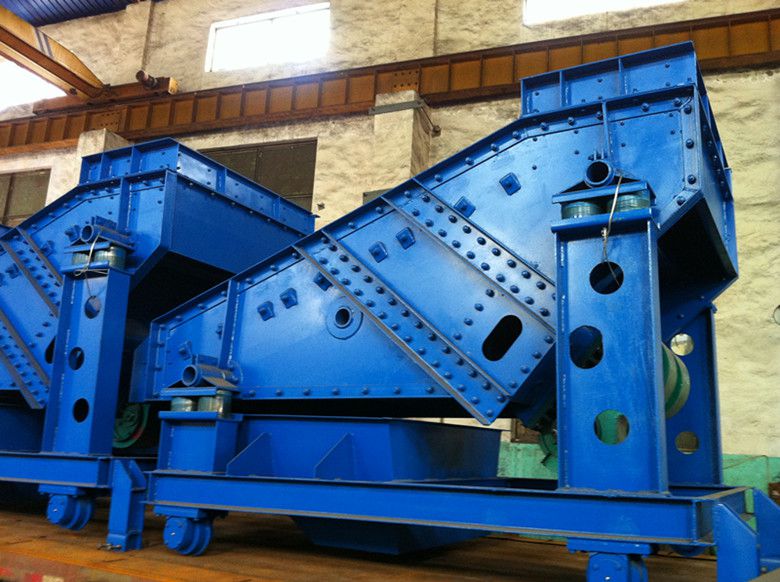

　　懸臂振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大物料及中、小顆粒狀物料的分級作業振動篩和振動電機，是新鄉大華耐磨振動有限公司的主要新產品之一。　　懸臂振動篩主要特點：　　1、懸臂振動篩面傾斜安裝，角度在20o-35o之間，與其它同類型產品相比大華懸臂振動篩具在下列特點：　　1.價格低，備件量極少。　　2.結構簡單，造型美觀。　　3.能耖少，可節約大量能源。　　4.傾角大，體積小，篩分能力大。　　5.重量輕，便于安裝及工藝布置。　　6.篩網的篩分效率比一般的篩網高出30％?40％，具有自清理功能。　　2、懸臂振動篩工作原理：　　篩箱依靠?jī)膳_(tái)相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩后，迅速前進、松散、透篩、完成篩分作業。　　本機由篩箱、振動電機（激振器）、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。　　本系列篩機采用高性能、高壽命YZO系列振動電機或激振器作激振源，調節振動源激振力的大小，可以改變篩機的振幅。調整方法參看YZO系列振動電機說明書。　　減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉庫及底盤架等組成。本系列振動篩激振源安裝方式可分為上振式和下振式，減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。　　3、懸臂振動篩安裝與調試：　　把底架的槽鋼固定在基礎上，使同惻前后支承座高差一致，同一端（入料端或排料端）兩惻的支承座板在同一水平面內，誤差均在20mm以內。　　橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不的大于2mm.　　用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。　　篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的小間隙為30-50mm.　　篩機出廠時，雙振幅為5-7mm，用戶可調整振動電機或激振器的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。　　注：我公司提供的此產品已通過國家CCC和ISO9001認證！　　4、懸臂振動篩維護與操作：　　再啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯結螺栓是否緊固，尤其是激振源，支承座，篩板的固定螺栓要重新緊固一遍。　　檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。　　篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異常現象及聲響，空運轉時篩機應平穩正常。　　連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。　　連續空運轉4小時后，將各部位聯結螺栓重新緊固一次，以后在反復進行2-3次。　　帶料運轉時，給料要均勻，使物料均布篩面，如物料“跑偏”，應調整給料點。　　篩機停車前，應先停止給料，篩面上的物料走完后，在停車。停車后要及時清理篩面上的物料與雜物。　　振動電機或激振器使用3個月后要加油一次，每半年小修一次，每年大修一次，并按YZO系列振動電機的說明書。

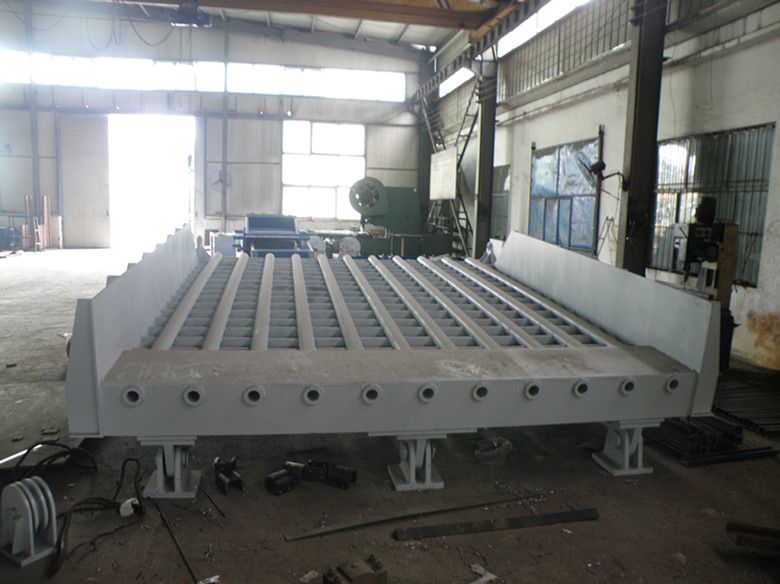

大華耐磨振動 振動蓖板
